它是以玻璃球或废旧玻璃为原料经高温熔制、拉丝、络纱、织布等工艺制造而成，其主要成分是二氧化硅、氧化铝、氧化钙、氧化硼、氧化镁、氧化钠等。玻璃纤维价廉、工艺成熟、抗腐蚀性好，机械强度高，但缺点是性脆，耐磨性较差。其分类如下：

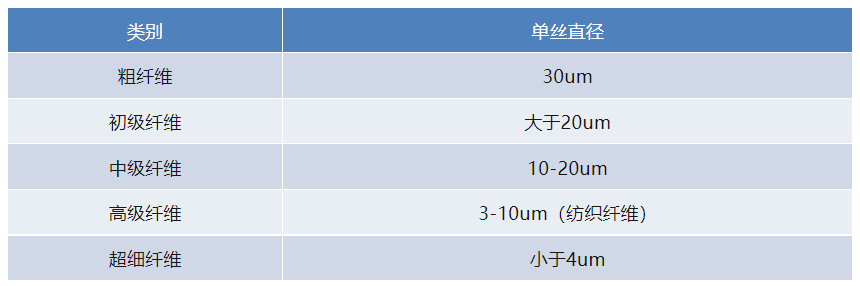

1. 以单丝直径分类

一般，5-10um的纤维作为纺织制品用；10-14um的纤维一般做无捻粗纱、无纺布、短切纤维毡等较为适宜。

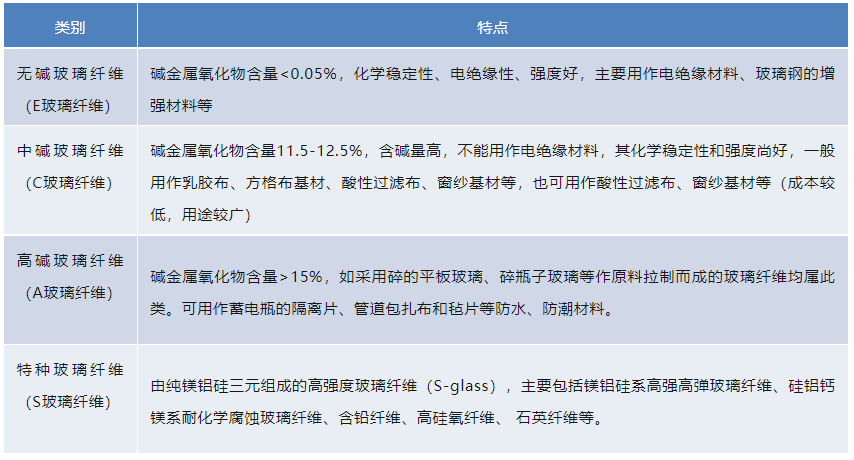

2. 以玻璃原料成分类（一般以不同的碱金属含量来区分）

玻璃纤维中的碱金属氧化物到底是什么呢？一般指氧化钠、氧化钾。碱金属氧化物是普通玻璃的主要组成之一，主要是降低玻璃的熔点；其含量越高，玻璃纤维的化学稳定性、电绝缘性能、强度都会相应的下降。

1. 玻璃纤维的特点

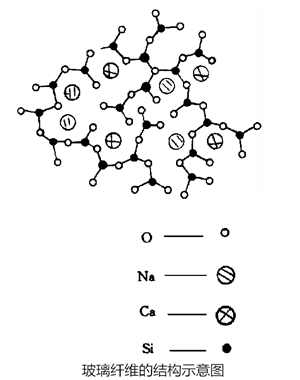

玻璃和玻璃纤维的共性：各向同性，无固定熔点，亚稳定性，性质变化的连续性，可逆性。

2. 玻璃纤维的组成

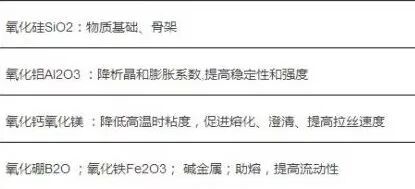

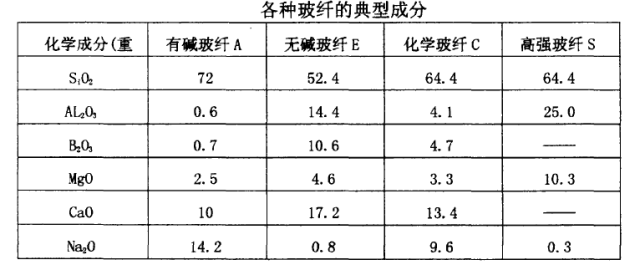

玻璃纤维的化学组成主要有SiO₂、Be₂O₃、CaO、Al₂O₃等。这些物质对玻璃纤维的性质和生产工艺起决定性作用。

1. 物理性能

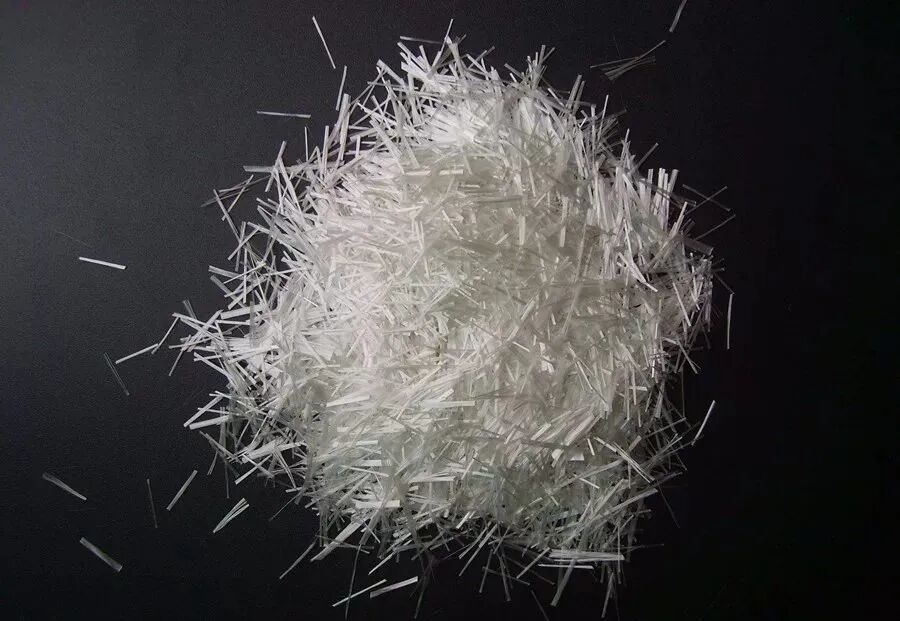

a. 外观：光滑，圆柱形。纤维之间抱合力小，影响了与树脂的复合效果。但光滑表面对气体和液体通过的阻力小，所以制作过滤材料较理想。

b. 密度：2.5左右，主要取决于玻璃的成分。某些特种玻璃，如石英玻璃纤维，高硅氧玻璃纤维等，其密度较低，仅为2.0-2.2g/cm³；含有大量重金属氧化物的高模GF，密度可达2.7-2.9g/cm³。

2. 力学性能

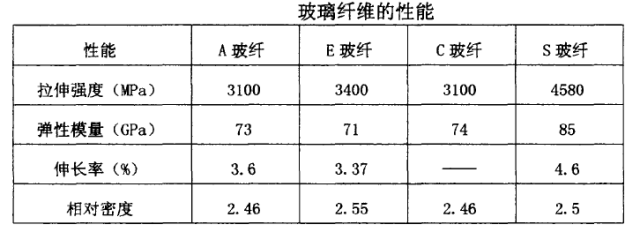

玻璃纤维的组成不同，性能也不同。一般采用含碱金属氧化物2%以下的无碱玻璃纤维对热塑性塑料进行增强改性。另外，玻璃纤维的强度还与长度、直径有关，如同样直径下，长度为5毫米、90毫米时，平均拉伸强度分别为1500、760Mpa；而在同样长度下,直径为12.5μm、5μm时，拉伸强度分别为1200MPa、2500MPa。下表列举了各种玻璃纤维的性能。

点击表格可放大

3. 化学性质

GF与Glass相比，由于具有较大的比表面积，因此受介质侵蚀度剧烈。GF对除HF、浓碱、H₃PO₄以外的化学药品及有机溶剂具有良好的化学稳定性。影响GF化学稳定性的因素如下：

（1）玻璃纤维的化学组成

无碱玻纤：耐酸性差，耐水性较好

中碱玻纤：耐酸性好，耐水性差

（2）温度

在100℃以下，温度每升高10℃，纤维在介质侵蚀下的破坏速度增加50%～100％。
